和平縣EPON視頻監控應用方案

一、方案背景

        隨著技術的發展和需求的多樣化，視頻監控呈現出高清化、遠程化、網絡傳輸IP化的發展態勢。采用光纖接入網構建視頻傳輸網絡是視頻監控行業發展的大勢所趨。EPON作為當前應用最為廣泛的光纖接入網技術，以其全光化、高帶寬、可管理、可維護、成本低、節約光纖資源等優勢已經在視頻監控傳輸網絡中獲得成功應用，如電信“全球眼”網絡監控、交通監控、“平安城市”等項目。

EPON解決方案著眼于為視頻監控傳輸網絡提供完整的設備解決方案，可滿足從初期建設到大規模建設，從ONU通過以太網接入IP攝像頭到攝像頭集成ONU的實施方案演進需求。

“平安城市視”頻監控系統特點分析如下：

1、對上行的帶寬要求高，視頻監控數據主要從監控點往監控中心傳送，單 路上行帶寬在500K~6Mbps甚至更高；這樣可基本排除xDSL技術；

2、地域分布廣，在一個城區內10KM左右范圍內廣泛分布；

3、鏈形或樹形組網，如企業內的各個樓層、路口、電梯等或道路交通監控等區域監控，都要根據現場情況設計組網種類。

4、接入點多，整個監控系統接入點少則幾百個點，多則幾萬個接入點。

5、與IP應用緊密結合，由于存在著多個監控中心同時實時查看一個點的視頻情況，一般會用IP組播技術解決；要求網絡對IP組播有很好的承載性能。

        通過上面的特點分析我們不難發現，終端接入網絡是“平安城市”視頻監控系統建設的難點，也是該系統成敗的關鍵；實際部署中接入網絡占整個網絡建設成本的50%，維護費用的70%。

        要解決終端接入的問題要遵循用戶接入網技術發展的方向；當前通訊領域接入網技術發展的終極目標是FTTH(寬帶到戶)，而業界一直認為FTTH最佳形式是PON(無源光網絡)技術。EPON(以太無源光網絡)是當前幾種最佳的技術和網絡結構的結合, 從技術指標、性價比、發展前景幾個方面來看都是最合適應用于的遠程視頻監控業務技術。下面就詳細介紹一下EPON技術的原理及在視頻監控業務中的應用：

二、EPON系統介紹

        EPON（以太無源光網絡）是一種新型的光纖接入網技術，它采用點到多點結構、無源光纖傳輸，在以太網之上提供多種業務。它在物理層采用了PON技術，在鏈路層使用以太網協議，利用PON的拓撲結構實現了以太網的接入。因此，它綜合了PON技術和以太網技術的優點：低成本；高帶寬；擴展性強，靈活快速的服務重組；與現有以太網的兼容性；方便的管理等等。

        一個典型的EPON系統由OLT(光線路終端)、ONU(光網絡單元)、POS(分光器)組成。OLT（Optical Line Terminal）放在中心機房（CO，Central Office），ONU（Optical Network Unit）放在網絡接口單元（NIU：Network Interface Unit）附近或與其合為一體。POS（Passive Optical Splitter）是無源光纖分路器，是一個連接各光纖的無源設備，它的功能是分發下行數據并集中上行數據，型號一般有1:2(50%：50%，95%：5%等)，1:4、1：8、1:16、1:32。EPON中使用單芯光纖，在一根芯上轉送上下行兩個波（上行波長：1310nm，下行波長：1490nm，另外還可以在這個光纖下行疊加1550nm的波長，來傳遞視頻信號）。OLT到ONU間的距離最大可達20km，傳送速率為雙向?qū)ΨQ1Gbps，最大分光比一般支持1:32或者更高，可以一級分光也可以多個分光器級連。

        EPON采用點到多點結構，無源光纖傳輸方式，在以太網之上提供多種業務。目前，IP／Ethernet應用占到整個局域網通信的95％以上，EPON由于使用上述經濟而高效的結構，從而成為連接接入網最終用戶的一種最有效的通信方法。10 Gbit／s以太主干和城域環的出現也將使EPON成為未來全光網中最佳的最后一公里的解決方案。

        在物理層，EPON使用1000BASE的以太PHY，同時在PON的傳輸機制上，通過新增加的MAC控制命令來控制和優化各ONU與OLT之間突發性數據通信和實時的TDM通信，在協議的第二層、EPON采用成熟的全雙工以太網技術，使用TDM，由于ONU在自己的時隙內發送數據報，因此沒有碰撞，不需CDMA/CD，從而充分利用帶寬。另外，EPON在MAC層通過802.1p優先級功能來提供QoS。以太網無源光網絡（EPON）其典型拓撲結構為星型和樹型。EPON系統由局側的光線路終端 （OLT）、用戶側的光網絡單元（ONU）和光分配網絡（ODN）組成，為單纖雙向系統。在下行方向（OLT到ONU），OLT發送的信號通過ODN到達各個ONU。在上行方向（ONU到OLT），ONU發送的信號只會到達OLT，而不會到達其他ONU。為了避免數據沖突并提高網絡利用效率，上行方向采用 TDMA多址接入方式并對各ONU的數據發送進行仲裁。ODN在OLT和ONU間提供光通道。

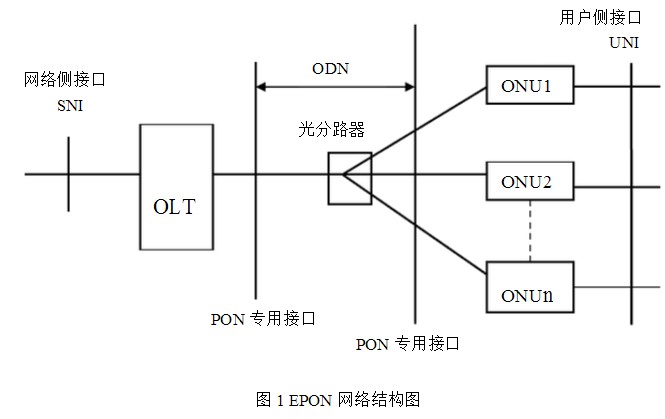

EPON系統參考結構

如圖 1所示：

三、和平縣“平安城市”視頻監控系統

1.系統結構

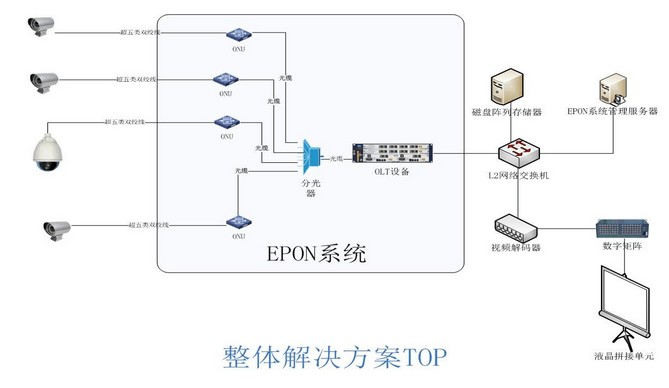

該視頻監控系統主要由前端視頻采集器、傳輸系統、終端控制器和顯示記錄設備組成。本次主要通過一體智能攝像機采集圖像信息，一路通過矩陣控制主機對前端攝像機進行操作控制，通過矩陣主機同時控制電視墻畫面切換。一路通過磁盤陣列存儲器存儲。和平縣“平安城市”視頻監控系統

TOP如下圖2所示：

2.系統實現功能

系統主要由前端設備、EPON網絡系統和視頻監控中心組成。

前端設備包括攝像機。云臺攝像機用于采集各監控點實時視頻信號，可以由控制中心的計算機控制，用戶可對攝像機進行水平360度，垂直90度及變焦控制。前端攝像機通過網線連接到EPON網絡系統上，編碼壓縮處理后的監控信息通過EPON通訊網絡匯集到監控管理中心，監控中心能看到各監控點的實時狀況，監控人員可通過監控中心局域網或Internet遠程實時瀏覽視頻圖像、遙控云臺攝像機。

        EPON網絡充當通訊網絡，覆蓋面廣，采用點對多點的結構，可覆蓋大范圍用戶；組網靈活，可根據監控點的布置來設計不同的組網結構；可拓展性強，EPON具有預留鏈路或接口，后期若需要可增加監控點，只需在前端布放短距離光纜，而后端無需增加任何硬件配置；同時提供高帶寬和高可靠性，將來自前端攝像設備的數據透明傳輸?shù)奖O(jiān)控中心，同時也將來自監控中心的控制命令下達至前端攝像設備。

        視頻監視控制中心設在辦公大樓控制室，主要由視頻解碼器、磁盤陣列存儲器、網管服務器、數字矩陣等組成。監控管理中心負責接收各監控點通過EPON網絡傳輸過來的視頻信息，控制中心可以通過液晶顯示大屏顯示各現場監控點的圖像信息，并進行控制信號的協調，視頻數據可同時存入存儲服務器，進行錄像的存儲、檢索、回放、備份、恢復等。監控人員可以通過計算機訪問存儲服務器查詢回放視頻錄像。采用矩陣控制器，通過計算機控制可實現視頻切換、云臺攝像機鏡頭的光圈、焦距、變倍，云臺的上、下、左、右、自動或輔助控制遠端的電源、攝像機開關等各種動作。視頻監控信息采用EPON網絡傳送，傳遞速度快，系統結構簡單。觀測數據傳輸至中心控制室進行計算分析、整理和記錄，既方便又簡捷。并可確保系統在各種惡劣天氣情況下，都能正常運行，滿足系統各種信號相互傳輸?shù)臏蚀_性。

四、EPON在該視頻監控系統應用的優勢

1、降低網絡建設成本：節省大量光纖收發器等設備。較傳統方案建網成本更低。傳統的視頻監控系統，距離遠的采用光纖收發器+光纜+光纖收發器的形式傳送視頻信號至視頻服務器，而使用EPON技術后一個ONU可通過網線連接百米范圍內多個攝像機，將每個攝像機的圖像信息通過光纜傳送至局端的視頻監控中心。設備數量將大大減少。線纜數量也隨方案的變化減少許多。

2、整個網絡穩定性大大提高：EPON ODN(光網絡)全部是分光器及光纖，主要成分是玻璃，使用壽命長；沒有有源設備，也就避免了停電、雷擊、過流過壓損壞等有源設備的常見故障，網絡可靠性高，顯著降低維護費用。EPON技術的引入，會使該點的故障頻率大大降低。

3、運程視頻監控網絡覆蓋范圍廣闊：可提供0.5~20KM的遠距離視頻信號接入，基本覆蓋中等規模城區的范圍；絕大多數攝像機可直接通過光網絡將圖像信息傳送至局方的視頻監控平臺。

4、傳輸帶寬大：每個ONU的帶寬可在2M~1Gbps間動態調整；每個ONU平均上行帶寬在30M左右。

5、組網靈活：組網模型不受限制，通過不同分光器的組合可以靈活組建鏈型、樹型、星型網絡?？筛鶕?jù)攝像機的不同地理位置，以及客戶的不同需求，調整組網方式，以滿足網絡資源的合理化配置。

6、EPON的綜合網管支持業務使遠程視頻監控系統維護簡單。無源光網絡系統提供拓撲管理、故障管理、性能管理、安全管理、配置管理等功能，大大降低了OPEX (Operating Expense即運營成本)。

7、系統擴容簡單。EPON在一定程度上對所使用的傳輸體制是透明的，監控點數量需要時，傳輸側擴容操作方便。

        在“光進銅退”的今天，EPON技術的廣泛應用顯得尤為重要。采用EPON技術的運程視頻監控系統合理的解決視頻監控點密集復雜，光纖資源緊張等問題，在組網形態、光纖資源、視頻質量、可靠性等諸多方面具有無可比擬的優越性，為運營商遠程視頻監控業務的發展提供了最佳的網絡解決方案。
